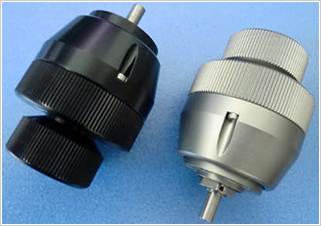

粗微動ハンドル SBD型 『特許出願中』
同軸上に回転比率の異なる２つのハンドルを配置したありそうでなかったアイテムです。
送りねじを使用した手動部の粗動と微動の回転ハンドルとして最適です。
送りねじを使用した手動部の粗動と微動の回転ハンドルとして最適です。
| ■用途 | |
|---|---|
| ・顕微鏡 | |
| ・位置決め機構の送り部 | |
| ・アライメント機構部 | |
| ・調整冶具 | |

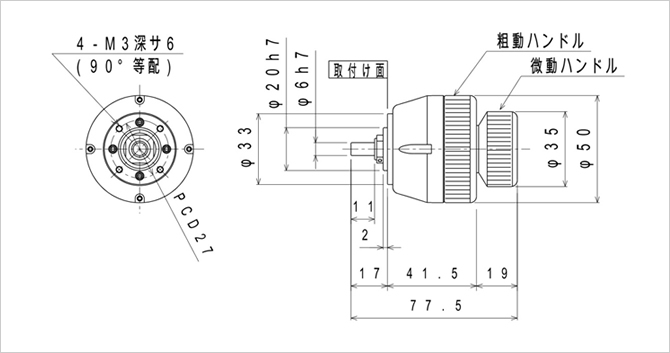

仕様 / 寸法
| 回転比 | 1/50・1/100 |
|---|---|
| 伝達トルク | 0.2N-m以下 |
| 質量 | 260gr |
| 軸 | SUS303 |
|---|---|
| 外側ボディ− | A5052 |
| 内側機構部 | 炭素鋼 |

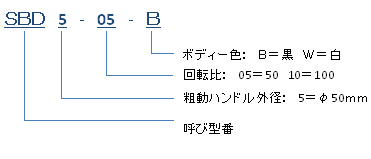

型番構成
 |
 |

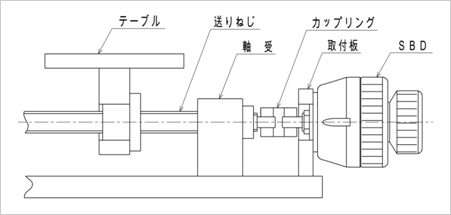

取り付け例
モーターを取り付ける要領でご使用下さい。
使用例
 |
 |
| 3軸アライメント機構部 | 測定器 |
使用上の注意
 |
 |
| 軸への負荷は2kgf以下でご使用下さい | 衝撃を与えないようにご注意ください |
カスタムオーダー
お客様の仕様に合わせて軸径・ハンドル径・目盛付き・その他カスタムオーダーをお受けいたします。
