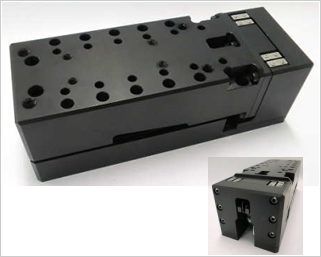

電動レベリングブロック DLB型
少スペースで重量物を上下方向へ正確に位置決め
高負荷状態で優れた静的精度を維持します。
負荷時でも自重落下が無い為ブレーキ機構が不要です。
高負荷状態で優れた静的精度を維持します。
負荷時でも自重落下が無い為ブレーキ機構が不要です。
| ■用途 | |
|---|---|
| ・フラット面の平行出しアライメント | |
| ・重量物の微少な昇降 | |
| ・加圧機構部 | |
案内部は（*1）Ｗクロスローラーガイドを採用（特許取得済）
高負荷 高剛性 |
Ｗクロスローラーガイド（*1）を全案内部に配置し断面積あたりの負荷容量、高剛性に優れています。 |
|---|
コンパクト 高推力 |
取り付け寸法80mm×220mm・高さ75mmのコンパクトサイズから油圧ジャッキ並みの高推力を生み出します。 |
|---|
高分解能 高精度 |
1/50減速機+1/10勾配くさび機構+2mmリードボールねじの採用により0.004μｍ/Ｐの高分解能を有します。 高負荷状態で優れた静的精度を維持します。 |
|---|
省電力 ノンブレーキ |
フランジ角20mmのステッピングモーターの採用により入力電流は0.7A。 負荷時でも自重落下が無い為ブレーキ機構が不要です。 |
|---|
容易な調整 |
ボールねじ端の六角穴を利用して人力での駆動が可能です。 電気設備が整う前でも動かす事ができます。 |
|---|
主なスペック
| 推力 | 600kgr |
|---|---|
| ストローク | 3mm |
| ラジアル剛性 | 40.8N/μm |
| MAモーメント剛性 | 傾き 1/1000（10kgf-m時 ） |
| ブレーキ | 不要・自重落下なし |
剛性
ラジアル剛性
目安：200kgf載せて48μm沈む
モーメント剛性
 |
目安：1メートル先端に10kgf載せて1/1000傾く |

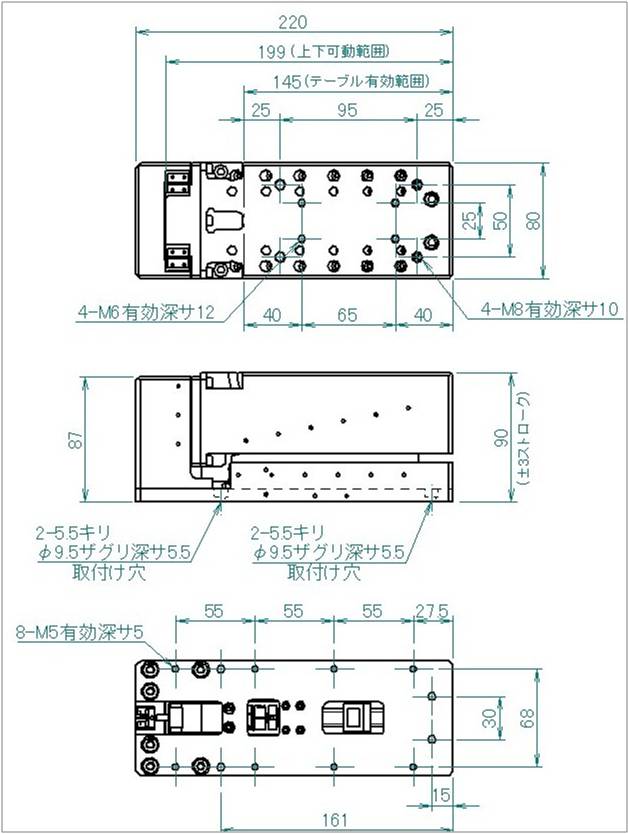

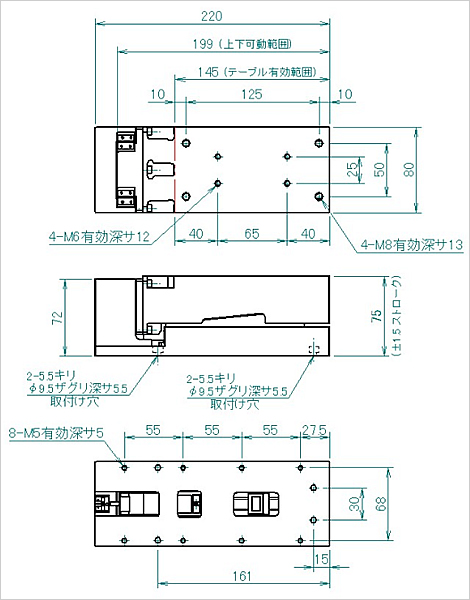

仕様 / 寸法 ※【 】カッコ内はDLB-5型仕様
| 有効ストローク | 3（mm) 【6（mm)】 | 限界ストローク | 3.4（mm) 【6.4（mm)】 |
|---|---|---|---|
| テーブル面サイズ | 145×80（mm) | 可動搭載荷重 | 5880(N) 【1960(N)】 |
| 保証搭載荷重 | 4900(N) 【1764(N)】 | 質量 | 7.2(kg) |
| 分解能 | 0.004（μm/P) 【0.008（μm/P)】 | 最高速度 | 0.2（mm/s) 【0.4（mm/s)】 |
|---|---|---|---|
| 繰返位置決め精度 | ±1（μm) | ロストモーション | 3（μm) |

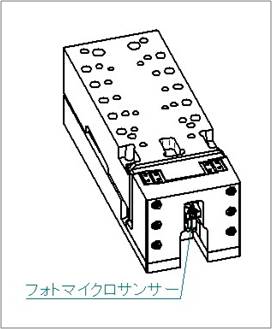

| 駆動モーター | 5相ステッピングモーター | センサ | フォトマイクロセンサー（1個） |
|---|
 |
 |
 |
 |
カスタムオーダー
お客様の仕様に合わせて大きさ・ストローク・推力等カスタムオーダーをお受けいたします。
更に高負荷の仕様に対してはトリプルタイプのクロスローラーガイドも用意しております。
また、ハンドルによる手動式も承ります。
更に高負荷の仕様に対してはトリプルタイプのクロスローラーガイドも用意しております。
また、ハンドルによる手動式も承ります。
