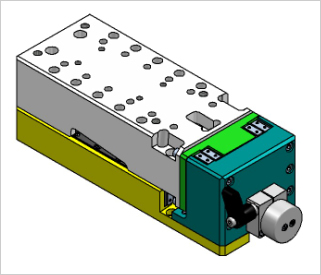

精密レベリングブロック SLB型
指先でハンドルを回すだけで最大600kgfを昇降することができます。
負荷時でも自重落下はありません。
Ｗクロスローラーガイドを使用する事により剛性を高め、負荷による変形が少なく、常に円滑な動きが得られます。
| ■用途 | |
|---|---|
| ・フラット面の平行出しアライメント | |
| ・重量物の微少な昇降 | |
| ・加圧機構部 | |
案内部は（*1）Ｗクロスローラーガイドを採用（特許申請中）
高推力 Power |
指先でハンドルを回すだけで最大600kgfを昇降することができます。 負荷時でも自重落下はありません。 |
|---|
精密送り Precision Movement |
ハンドル1回転で4μｍ移動します。一方向への追従性は0.5μｍ。 |
|---|
粗動送り Rough Movement |
ボールねじ軸端の六角穴へ工具を挿入し200μｍ/回の移動が可能です。 |
|---|
高剛性 Rigidity |
Ｗクロスローラーガイドを使用する事により剛性を高め、 負荷による変形が少なく、常に円滑な動きが得られます。 |
|---|
クランプ機構 Clamp |
ハンドルを固定するクランプ付きです。 位置決め後の誤動作を防止します。 |
|---|
剛性
ラジアル剛性
目安：200kgf載せて48μm沈む
ラジアル剛性
 |
目安：1メートル先端に10kgf載せて1/1000傾く |

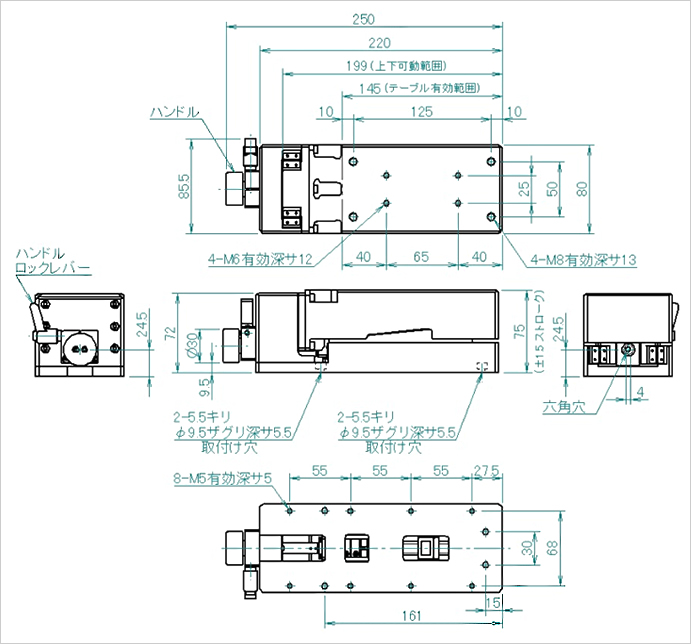

仕様 / 寸法
| ストローク | 3（mm) | 質量 | 7.2(ｋｇ) |
|---|---|---|---|
| テーブル面サイズ | 145×80（mm) | 移動量/回 | 4（μm/回） |
| 許容搭載荷重 | 1000(kgf) | 反転時 ロス | 3（μｍ） |
| 保証搭載荷重 | 600(kgf) | 一方向追従性 | 0.5（μm） |
ご使用上の注意
| 本製品は精密部品です以下の点にご注意ください。 | |
| 1. | 設置面の平面度は0.1ｍｍ以下として下さい。 |
| 2. | 外部から衝撃を受けたり、落下させると円滑な動作が得られなくなる場合があります。取り扱いには十分ご注意ください。 |
| 3. | ハンドルを持っての運搬はご遠慮ください。 |
| 4. | 昇降下降時はハンドル以外に手を触れないで下さい。 |
